Subnetting~Packet Treaser||Materi Semester Gasal TKJ

Praktek Subnetting

  Langkah-langkah subnetting :

1.Pertama isi Alamat IP sesuai kenginan kalian.(Masukkan Alamat di dalam kotak dibawah ini).

2.Kemudian masukkan alamat IP ke dalam komputer tersebut.(seperti gambar dibawah ini).

3.Setelah komputer sudah ke isi alamat IP semua.Selanjutnya Konfigurasi router yang Pertama.(seperti gambar di bawah ini).

4.Kemudian setting juga konfigurasi router yang kedua.(seperti gambar dibawah ini).

5.Setelah semuanya terhubung.Kemudian lakukan test koneksi.(seperti gambar dibawah ini).

6.Jika muncul tulisan successful,berarti sudah berhasil.

Dibawah ini, tampilan penuh topologinya

Read more »

Cara Setting VoIP~Packet Tracer||Materi Semester Gasal TKJ

Cara setting VOIP di Packet Tracer

    Oke sekarang kita akan mencoba untuk setting VOIP di packet Tracer.


Sekarang kita memulai langkah langkahnya :

• Buka software cisco packet tracer.

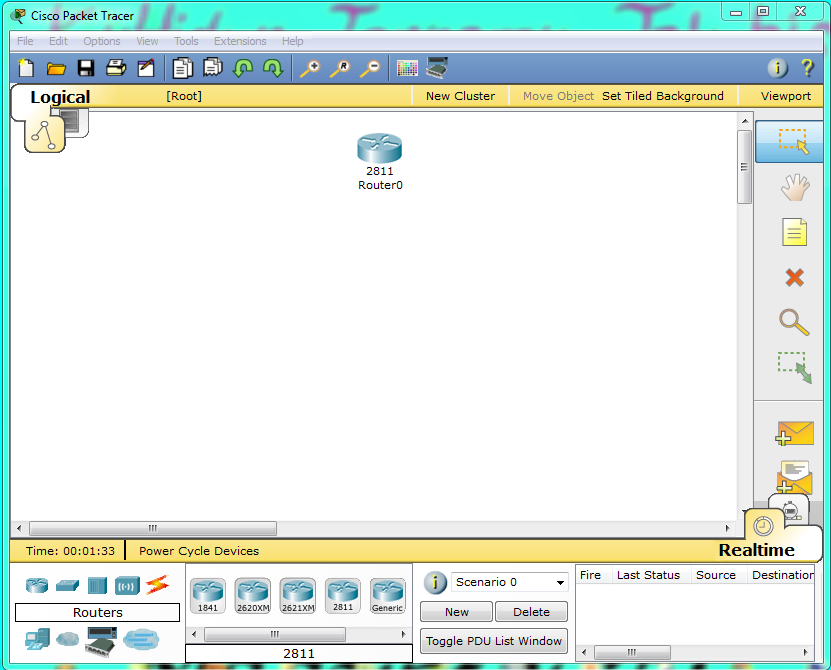

• Lalu Buatlah sebuah router 281.

( pastikan Anda menggunakan router jenis ini, karena hanya router jenis ini yang menyediakan fungsi IP phone).

• Buatlah sebuah switch dengan menggunakan switch 2960 .



• Buatlah IP phone

(Dengan menggunakan 3 IP phone ).

• Selanjutnya Sambungkan IP phone Ke switch, dan juga dari switch ke router. Semuanya menggunakan kabel jenis straigh-trough.

• Lalu  colokkan power adapter pada masing – masing Ipphone.

( caranya dengan meng klik Ipphon kemudian drag power ke portnya).

Tahapan Konfigurasi :

    Setting IP Address router.
    Setting IP DHCP Pool.
    Setting telephony service pada router.
    Setting Vlan Voice 1 di switch.
    Setting Dial number di Router.
    Menyalakan IP Phone.
    Melakukan panggilan.

Setting IP Address router

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Continue with configuration dialog? [yes/no]: n

Press RETURN to get started!

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit



Setting IP DHCP

Masih pada mode konfigurasi CLI router, ketik perintah berikut :

Router(config)#ip dhcp pool VOICE

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Pada perintah diatas "ip dhcp pool VOICE" artinya membuat sebuah DHCP service dengan nama "VOICE".

Perintah "default-router 192.168.1.1" untuk menset alamat tsb sebagai gateway.

Perintah "network 192.168.1.0 255.255.255.0" untuk menset network dan subnetmask untuk DHCP.

Perintah "option 150 ip 192.168.1.1" untuk menset option 150 untuk ip tsb (option untuk memberikan alamat ip dari daftar TFTP server)

Perintah "ip dhcp excluded-address 192.168.1.1" untuk mengeluarkan alamat 192.168.1.1 (router) agar ketika ada DHCP request, ip tidak diberikan ke DHCP client sehingga tidak terjadi conflict.



Setting Telephony service

Lanjut konfigurasi telephony service ada router, ketik perintah berikut :

Router(config)#telephony-service
Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephones 5
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
Router(config)#


1. pada perintah diatas "max-dn 5" untuk menentukan max jumlah dial number.
2. perintah "max-ephones 5" untuk menset jumlah IP Phone yang dapat ter-register dalam satu waktu.
3. perintah "network 192.168.1.0 255.255.255.0" untuk menset network dan subnetmask untuk DHCP.
4. perintah "ip source-address 192.168.1.1 port 2000" untuk menset ip router lokal dan port layanan komunikasi.

Setting Voice Vlan 1 di switch

Pada konfigurasi ini kita akan men-set port untuk mengakses vlan voice, Klik pada Switch, pilih Tab CLI kemudian ketikan perintah berikut :

Press RETURN to get started!
Switch>enable
Switch#configure terminal
Switch(config)#interface range fastEthernet 0/1 - 5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#exit
Switch#copy running-config startup-config  Destination filename [startup-config]? (enter) Building configuration... [OK]

1. pada perintah diatas "interface range fastEthernet 0/1 - 5" untuk melakukan konfigurasi pada beberapa interface sekaligus.
2. perintah "switchport mode access" untuk masuk ke mode access switch.
3. perintah "switchport voice vlan 1" untuk menset interface 0/1 - 0/5 untuk mengakses voice vlan 1.

Setting Dial number di Router

Klik kembali pada router, buka mode konfigurasi CLI, ketikan perintah berikut :



Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1001
Router(config-ephone-dn)#exit

Karena kali ini kita menambahkan 3 IP Phone, lakukan kembali konfigurasi dial number untuk ephone-dn 2 dan ephone-dn 3 :

Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 1002
Router(config-ephone-dn)#exit

Router(config)#ephone-dn3

Router(config-ephone-dn)#number 1002
Router(config-ephone-dn)#exit
Router(config)#exit

Router(config)#copy running-config startup-config

Destination filename [startup-config]? (enter)

Building configuration...

[OK]

Menyalakan IP Phone


      Sampai sejauh ini langkah konfigurasi sudah selesai, yang perlu kita lakukan sekarang adalah menyalakan IP Phone dengan meng-klik IP Phone, pilih mode Physical kemudian hubungkan adaptor ke power chord IP Phone dengan cara Drag n Drop.Hubungkan adaptor pada semua IP Phone, setelah power dihubungkan, IP Phone akan mulai menyala dan melakukan konfigurasi dengan melakukan DHCP Request dan mencari server yang menyediakan DHCP server/telephony service terdekat di jaringan tersebut. seting didapat dari server melalui TFTP server.

      Untuk melihat IP Phone yang telah terkonfigurasi, klik IP Phone dan buka mode GUI, maka akan terlihat nomor telepon yang telah kita alokasikan.

Melakukan Panggilan

     Untuk melakukan panggilan dari IP Phone, klik pada salah satu IP Phone, kemudian buka mode GUI dan masukan nomor telepon yang dituju dan tekan enter atau klik pada gagang telpon dan telpon dengan nomor yang dituju akan mulai menyala dan berdering

      Tekan enter atau klik pada gagang telpon untuk menerima panggilan. keterangan connected berarti telpon sudah salih terhubung.
